REUNIÓN TÉCNICA SOBRE SOBRE SSTV
16 de Enero de 2016

Actualización: 17 de Enero de 2016

Debido a que la NASA, Roskosmos y ARISS anunciaron transmisiones en SSTV desde la Estación Espación Internacional (ISS) en formato PD120, que hasta ese momento no era utilizado habitualmente y que el Sábado anterior varios socios solicitaron hacer esta reunión técnica para poner en marcha sus estaciones en modos digitales, se coordinó durante la semana salir al aire en VHF-FM, modo SSTV con formato PD120 y hacer esta reunión técnica, para solucionar dificultades técnicas que fueron surgiendo.

Además, como parte de la operación por la QSL 26º Aniversario del LUSAT organizada por Amsat Argentina, socios de este radio club participarán como estaciones colaboradoras y harán contactos en VHF, en el modo SSTV, formato PD120, en principio en FM, pero también podrá haber pruebas en SSB.

En esta reunión técnica se siguió el esquema habitual de preparar en una mesa dos estaciones completas con carga fantasma y a diferencia de anteriores talleres prácticos o reuniones técnicas, cuya páginas están vinculadas abajo, en esta ocasión se hizo énfasis en el formato PD120 que es anunciado para las próximas transmisiones desde la ISS y también el formato a usar para la mencionada QSL 26º Aniversario del LUSAT-1.

Los programas mayormente utilizados fueron MM-SSTV para la transmisión y RX-SSTV para la recepción. También se hicieron pruebas con el programa MixW en SSTV formato Martin-1 (M1). Se pueden bajar estos programas desde los enlaces que están más abajo en la parte de soporte.

Los invitamos a ver a continuación las fotos, además de la información de soporte y programas utilizados.


Reunión Técnica:

Ricardo, LU7CRA; Christian, LW4EI; Mariano, LU9ACJ; Raul, LU5AG y Oscar, LU2AOP.
Oscar, LU2AOP; Beatriz, LU2BB; Ricardo, LU7CRA; Christian, LW4EI y Mariano, LU9ACJ.
Ricardo, LU7CRA; Pablo, LU4AAO/Op.1039; Raul, LU5AG; Lucas; Pedro, LU7ABF; Oscar, LU2AOP y Ricardo, LU4ARU.
Oscar, LU2AOP; Ricardo, LU4ARU; Pablo, LU4AAO/Op.1039 con Lucas y Ricardo, LU7CRA.


Información de Soporte, Programas y otras herramientas Utilizadas:

MMSSTV.rar: Instalador y conjunto de patrones de prueba. Sugerencia: Extraer a carpetas en forma jerárquica.
Manual del MMSSTV, de JE3HHT, traductor: JA7UDE.
Setup_RXSSTV.rar. RX-SSTV (versión 1.2.3): Sencillo y eficiente programa de recepción de SSTV. Haciendo click sobre la imagen, tendrá una captura de pantalla de este programa que funciona en la mayoría de los formatos de SSTV.
Setup_RXSSTV.rar. RX-SSTV (versión 1.4.2): Versión con opción de pantalla más grande para mejor soporte a los formatos PD180/290 y corto y claro manual.
MixW2.20f.exe. MixW: Sencillo programa para varios modos digitales. En SSTV funciona en los modos Martin, Scottie y Robot, pero no los modos PD. No lo hemos usado en este Taller Práctico, pero sí en anteriores.
Directorio en Amsat Argentina donde hay varios programas para digimodos ya probados, tanto ".apk" para Android como ".exe" para Windows.
Image Communication on Short Waves. Manual gratis acerca de los modos SSTV, WEFAX y DSSTV, en el sitio web de Martin, OK2MNM. Consta de 13 capítulos para leer on line o bajar en PDF.

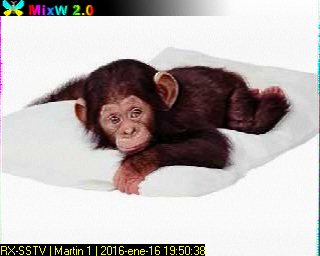

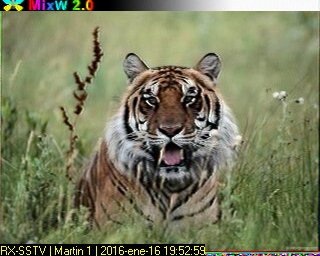

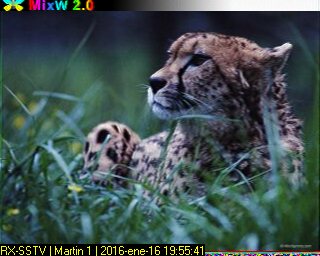

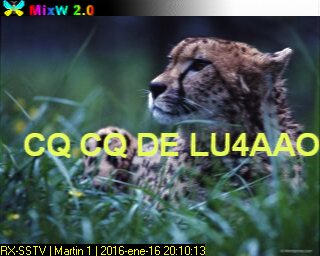

Imágenes intercambiadas durante la reunión técnica en formato Martin-1:








Otras imágenes recibidas desde la ISS en SSTV/PD180 e información relacionada.

Archivos de audio y ejemplos de algunos formatos.
Hacer click en la imagen a la izquierda para ver el espectro de audio.
Archivo de audio de R36. Se puede bajar o reproducir desde el servidor (39 seg, 16 bits, 11 KHz, mono, 842 KB)
Imagen recibida en R36 (320 x 240 pixeles)
Hacer click en la imagen a la izquierda para ver el espectro de audio.
Archivo de audio de Scottie 1 (S1). Se puede bajar o reproducir desde el servidor (114 seg, 16 bits, 11 KHz, mono, 2,5 MB)
Imagen recibida en S1 (320 x 256 pixeles)
Hacer click en la imagen a la izquierda para ver el espectro de audio.
Archivo de audio de Martin 1 (M1). Se puede bajar o reproducir desde el servidor (118 seg, 16 bits, 11 KHz, mono, 2,5 MB)
Imagen recibida en M1 (320 x 256 pixeles)
Hacer click en la imagen a la izquierda para ver el espectro de audio.
Archivo de audio de PD180). Se puede bajar o reproducir desde el servidor (193 seg, 16 bits, 11 KHz, mono, 4,3 MB)
Imagen recibida en PD180 (640 x 496 pixeles)
Hacer click en la imagen a la izquierda para ver el espectro de audio.
Archivo de audio de PD290. Se puede bajar o reproducir desde el servidor (293 seg, 16 bits, 11 KHz, mono, 6,3 MB)
Imagen recibida en PD290 (800 x 616 pixeles)
Para obtener lo mostrado se transmitió la misma imagen en distintos formatos, recibiéndolas en la misma PC con MixW como software de grabación, usando la opción "mezcla estereo" en la parte de grabación de la placa de sonido, como se muestra en la imagen a la izquierda, click para agrandar, y RX-SSTV como software de captura de imágenes en SSTV. Se puede usar este mismo arreglo para reproducir el audio localmente desde la PC o directamente desde internet y capturando las imágenes con RX-SSTV.
Pinout del conector de audio Mini-DIN-6 presente en la parte posterior de los transceptores y a donde se conecta la interface Radio-PC para operar en digimodos y también para usar el AutoCQ en fonía.

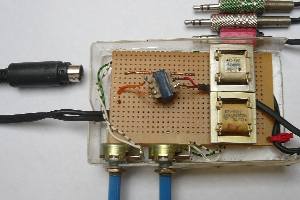

Imagen de una interface de construcción casera completa con control de audio, PTT y manipulador CW (Key) y aislación galvánica, hecha con transformadores de audio recuperados de modems telefónicos y un optoacoplador.
Interface sencilla y casera, basada en transformadores recuperados de modems telefónicos, que solo maneja audio ya que aprovecha las funciones "Digital Vox" y "Digital Gain" de algunos transceptores para producir la señal de PTT. A ésta se le agregó un tercer transformador, tipo "Driver Spika" para, a partir de un transceptor, alimentar en recepción dos netbooks, y ambas con aislación galvánica, durante algunos de los lanzamientos de globos de Amsat Argentina.
Imágenes de satélites meteorológicos en el sitio web de Amsat Argentina. Se trata de otra clase de imágenes transmitidas automáticamente por satélites, que se reciben, procesan y suben automáticamente al sitio web de Amsat Argentina con sus detalles técnicos, que invitamos a ver haciendo click sobre la imagen a la izquierda o en el vínculo a continuación:
  http://amsat.org.ar/wx/index.html.
