Experimento Parapente del 17 de Marzo de 2012

Actualizaci�n: Septiembre de 2013


RESUMEN DE ESTA ACTIVIDAD:

Continuando con los experimentos hechos en el a�o 2011 y el exitoso Experimento Parapente que vol� el 3 de Marzo de 2012, Amsat Argentina, con la colaboraci�n de varios radio clubes y radioaficionados de distintas partes del pa�s, contin�a con el desarrollo de hardware y software tendiente a lograr una carga �til de comunicaciones que sirva para lanzar en un globo de altura, promover un proceso de experimentaci�n y aprendizaje en las m�ltiples facetas que est�n involucradas en esta actividad y que la experiencia ganada sea aprovechable para el dise�o y construcci�n de un futuro sat�lite.

Se continu� en el redise�o de firmware y hardware de acuerdo a las experiencias ganadas en los vuelos anteriores en globo, parapente y planeador, se ha probado exitosamente el conjunto que en esta oportunidad incluy� repetidor de UV + APRS + SSTV + CW + DTMF, el 3 de Marzo de 2012 con el plan de probarlo en un vuelo en globo.

Para el vuelo en globo, se han hecho importantes desarrollos en la caja con aislaci�n t�rmica y blindaje el�ctrico que tambi�n funciona como plano de tierra de la antena.


PREPARACI�N DE LA CARGA Y REUNIONES PREVIAS AL VUELO:

Cena del 6 de Marzo de 2012.

Se aprovech� la habitual reuni�n abierta de los primeros Martes de cada mes para evaluar los resultados del vuelo en parapente que hab�a tenido lugar tes d�as antes, el 3 de Marzo de 2012, as� tambi�n como intercambiar ideas respecto de las distintas fases del desarrollo para el vuelo del 17 de Marzo de 2012. Aqu� est�n Francisco, LU5AQV; Javier, LU5ANL y Alberto, LU1DCX.
Ignacio nos hizo conocer la nota y sus contactos con la ANAC, que apuntan hacia una posibilidad con buenas probabilidades de que podamos avanzar en el lanzamiento, agradeci�ndose la ayuda y gu�a de integrantes del Radio Club Jun�n, LU7DCE. Aqu� est�n Ignacio, LU1ESY y Pedro, LU3AIV.
Alberto, LU1DCX, muestra el experimento parapente ya en su caja de polyfan, con la camara de SSTV y las 2 c�maras de TV, baterias de Li-Poly para c�maras, compartimiento para bater�as del transponder, receptor GPS ya en posicion, transmisor, receptor y controlador, blindajes, uso de material de la NASA para control t�rmico (el dorado en las fotos), etc, etc. Tambi�n se vieron en la reuni�n kits DSP multibanda/multimodo. Adem�s de quienes est�n en las fotos particip� Pedro, LU7ABF.
Se coment� y valor� el excelente apoyo y la organizaci�n que nos est�n brindando desde LU7DCE Radio Club Jun�n, Claudio, LW3DN y Pepe, LW6DML, que en muy poco tiempo han puesto operativos PCs, programas, antenas, etc, y est�n difudiendo sus concocimientos a otros radioaficionados.



Preparaci�n de la caja del experimento con aislaci�n, c�mara de SSTV, blindajes y m�dulos.



Reuni�n T�cnica del 15 de Marzo de 2012.

Raul, LU5AG; Pedro, LU7ABF e Ignacio, LU1ESY.
Ignacio, LU1ESY; Adri�n, LU1CGB; Juan Carlos, LU9SDO y Ricardo, LU4ARU.
La caja preparada para el vuelo, con su distribuci�n de m�dulos.
Otra vista de la caja.
Juan Carlos, LU4AGC; Alberto, LU1DCX y Sergio, LU8EKM.
La caja con los blindajes abiertos para extraer los m�dulos.
Otra vista de la misma.
Sergio, LU8EKM; Raul, LUAG y Pedro, LU7ABF.
La caja cerrada, conteniendo los m�dulos, semi preparada como para el vuelo.
Ignacio, LU1ESY; Adri�n, LU1CGB; Juan Carlos, LU9DO y Ricardo, LU4ARU.



EXPERIENCIA PARAPENTE DEL 17 MARZO DE 2012:

El vuelo en globo previsto originalmente para el 17 de Marzo de 2012, est� postergado por falta de la autorizaci�n de la ANAC. A cambio ese mismo d�a 17 de Marzo de 2012, a partir de las 12 horas, se realizaron vuelos en parapente en la zona de Z�rate, que incluyeron recientes cambios y mejoras al repetidor UV + APRS + SSTV + CW + DTMF. Los invitamos a ver la p�gina:
http://www.amsat.org.ar/globo17.htm, Experimento Globo Marzo de 2012.

Se trata del mismo experimento ya probado el 3 de Marzo de 2012 desde Z�rate a bordo de un parapente, pero con diversas mejoras.

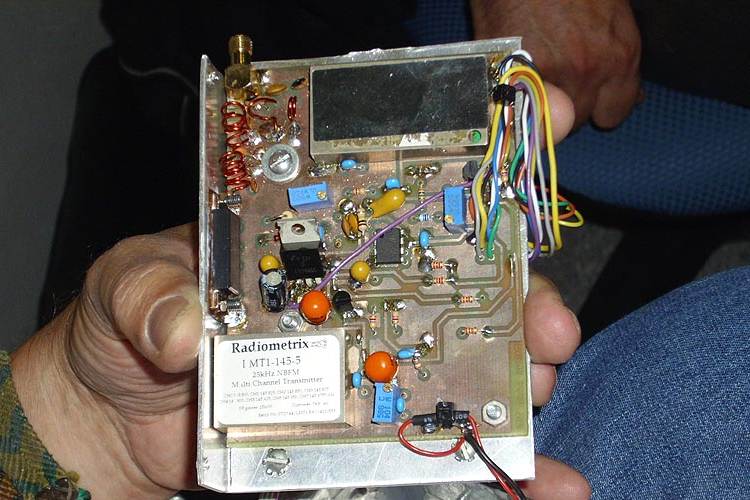

La electr�nica est� compuesta por una repetidora FM / UHF-VHF, con telemetr�a en CW, emitiendo localizaci�n APRS y transmisi�n de SSTV. Ver las im�genes a continuaci�n:

Cuando este experimento vuele en globo, seg�n estimaciones alcanzar�a unos 30.000 metros de altura, desplaz�ndose a unos 100 Km hacia el este del sitio de lanzamiento.

Esto permitir�a contactos entre estaciones situadas en provincias de Buenos Aires, Santa Fe, Entre R�os, C�rdoba, La Pampa, San Luis y el Uruguay. Ver mapa de cubrimiento en:
http://www.amsat.org.ar/junincubr.jpg y mapa de posible trayectoria en:
http://www.amsat.org.ar/junin120215.jpg.

Para recibir la carga �til en el globo, si esta a menos de 700 Km del lugar de lanzamiento, solo es necesario un equipo receptor FM handy o base, en 145.950 para la repe y/o en 144.930 para APRS.

Si se trata del parapente, el alcance estimado est� en el orden de los 150 KM.

La repetidora, que se habilita con subtono de 123 Hz, opera recibiendo voz FM en 435.950 KHz (-112 dbm, 0.56 uV) y emite con 2 Watts lo recibido en simultaneo en 145.950 KHz.

Paralelamente emite APRS en Packet a 1200 baud en 144.930, y tambi�n en 145.950. El s�mbolo en APRS (DTI) cambiara de un globo (/O) durante el ascenso a un deslizador (/g) durante el descenso en paraca�das.

Opera durante �90 segundos como repetidora de voz activable con subtono de 123 Hz, avisando con un "bip" la finalizaci�n de ese tiempo, para dar paso a la emisi�n de APRS en las diferentes frecuencias. Cada 5 minutos se agrega a la transmisi�n telemetr�a en CW (telegraf�a con tonos de audio) con licencia LU7AA y altura en metros y emisi�n SSTV, para volver luego a repetir el ciclo.

La emisi�n SSTV es en modo Robot-36 (36 segundos) en tiempo real, mostrando lo que vea el globo. Esta emisi�n ser� cada 2 minutos durante ascenso/descenso y m�s espaciada en altura. (Puede recibirse, entre otros con los programas RX-SSTV (recomendado), MixW y MMSTV.

Tambi�n lleva a bordo dos c�maras de TV (una hacia tierra y otra hacia el horizonte) que graban imagen y sonido durante el vuelo y son recuperadas con la carga �til.

El experimento en 435.950 KHz adem�s de voz, recibe y acepta comandos a demanda v�a secuencias DTMF, por ejemplo dando el comando B* (DTMF con el teclado del handy en UHF) retornara S5 ... ..... en CW por VHF 145.950, reportando con que se�al nos recibe, si retorna P10 ser� S9+10. Hay m�s comandos que habilitan emisi�n de telemetr�a en CW o de baliza APRS o emisi�n de SSTV y comandos que permiten suelta remota de carga �til, cambios de modos, control de tiempos, energ�a, potencias, etc.

Las frecuencias de coordinaci�n y anuncios previo y durante vuelos ser�n 7090 KHz LSB +/-10 KHz y frecuencias de VHF de las repetidoras de la zona.

Durante los vuelos permanecer� activo en 144.930 y 430.930 el I-Gate APRS AMSAT-LU de altura LU7AA-10, operando desde el Centro At�mico Constituyentes y transfiriendo lo que reciba hacia Internet.

Por tratarse de un experimento orientado a un pr�ximo sat�lite, se considerar�n v�lidos los contactos realizados entre estaciones v�a esta repe UV para el recientemente anunciado Certificado Satelital permanente, gratuito y aplicable para ascensos de categor�a que emiten AMSAT-LU, LU7AA, y el Radio Club QRM Belgrano, LU4AAO. Ver:
http://www.amsat.org.ar/certsat.html.
http://www.lu4aao.org.ar.
http://www.amsat.org.ar/lu4aao.

Para estas experiencias los doce socios de Amsat-LU, integrantes del grupo de desarrollo del proyecto LUSEX, trabajan en conjunto a radioaficionados de los Radio Clubes de Jun�n y QRM Belgrano, APRS Group, Escuela Don Bosco de Ramos Mej�a, Club de Parapentistas de Z�rate. Ver:
http://www.amsat.org.ar/lu4aao/experimento_globo_y_parapente.htm.

Durante el vuelo del globo varios grupos de captura perseguir�n, intentando localizar y recuperar la carga �til. Atrapante aventura sujeta a desconocidas alternativas, como en el caso del globo Pampero 15 lanzado desde San Miguel del Monte y que aterrizo en el patio del penal de Magdalena... Ver:
http://www.lu5egy.com/Proyecto_pampero/vuelo_15/n_1esk.htm.

Todo reporte bienvenido. Si desea o puede organizar o ser parte de equipos de lanzamiento, control, seguimiento y recuperaci�n, como estaci�n independiente operando y capturando datos, y/o desea acompa�arnos en esta aventura desde los lugares de lanzamiento puede hacerlo a trav�s de un email a:
parapente arroba amsat.org.ar .

Su participacion es importante.

Apreciamos haber le�do esta informaci�n y agradecemos de ser posible su difusi�n.
73, LU7AA, Amsat-LU, apuntando al futuro haciendo divertido el presente.


FRECUENCIAS:

Rpt Up  UHF: 435.950 KHz con subtono de 123 Hz.
Rpt Dn  VHF: 145.950 KHz
Beacon APRS: 144.930 KHz y 145.950 KHz (cada minuto)
Beacon   CW: 145.950 KHz
Local   VHF: 145.700 Simplex FM
Coord.   HF:   7.090 LSB (+/-10 KHz) Frecuencia de coordinaci�n y enlace.
SOPORTE:

En esta secci�n se facilita una serie de v�nculos par brindar soporte a todos los radioaficionados que deseen participar en este experiencia.

SSTV

Esta ser�a la primera vez que la baliza del experimento transmite im�genes via SSTV modalidad R-36 (Robot 36) en tiempo real y dado que este modo no es de uso mayoritario en nuestro medio, se est�n haciendo pruebas complementarias en la misma frecuencia y modalidad de la baliza para que todos podamos ganar experiencia.

Para facilitar las pruebas y poner a punto equipos, interfaces y seteos de software LU7AA, LU4AAO y varias estaciones asociadas estar�n saliendo al aire en diversos horarios y modos, que incluyen SSTV R-36 y esta es una de las im�genes que se transmiten.

Audio de la imagen en SSTV R36, que puede usar para probar y reproducir localmente en su PC. (40", 11 KHz, 16 bits, 814 KB). Si en su PC en la entrada de grabaci�n selecciona "mezcla mono o estereo" y usa cualquier reproductor de sonido con un programa para SSTV, y ajusta los niveles adecuadamente, deber�a observar algo parecido a esta imagen que puede agrandar haciendo click sobre el �cono a la izquierda.


Hay muchos programas para operaci�n en digimodos, algunos multimodo y otros monomodo espec�ficos para SSTV. Cualquiera sirve en la medida que tenga SSTV en modo R-36 (Robot 36). Los m�s populares para SSTV son los que se muestran aqu� con enlaces para la descarga.

http://www.mixw.net: Sitio principal para bajar el MixW.

MMSSTV.rar: Instalador y conjunto de patrones de prueba. Sugerencia: Extraer a carpetas en forma jer�rquica.

Setup_RXSSTV.rar. RX-SSTV: Sencillo y eficiente programa de recepci�n de SSTV.


Packet/APRS

UI-View32: Software para decodificar APRS y mostrar ubicaciones de estaciones en un mapa.

UI-View32: Lo mismo de otro server.

Cronograma Operativo, Plan de operaci�n en diversas bandas y modos incluyendo SSTV R-36.


Mapas de Jun�n (Globo), Z�rate y Capilla (Parapente) para UI-View32 y visualizaci�n en Internet:

Haga click sobre la imagen para bajar el mapa georeferenciado (1920 x 898 pixeles, 425 KB), para usar con el UI-View32. Tambi�n baje el archivo junin.txt. Para poner el mapa activo en UI-View copie los archivos junin.jpg y junin.txt ej el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar junin.txt a junin.inf , refrescar mapas y cargar el mapa Jun�n. Sobre este mapa se puede en vivo el desplazamiento del Globo al copiar datos APRS que emita el tracker.

Haga click sobre la imagen para bajar el mapa georeferenciado (1703 x 879 pixeles, 274 KB), para usar con el UI-View32. Tambi�n baje el archivo zarate.txt (actualizado/corregido 05ago2011). Para poner el mapa activo en UI-View copie los archivos zarate.jpg y zarate.txt en el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar el zarate.txt a zarate.inf , refrescar mapas y cargar el mapa Z�rate.

Haga click sobre la imagen para bajar el mapa georeferenciado (938 x 452 pixeles, 779 KB), para usar con el UI-View32. Tambi�n baje el archivo Capilla.txt (actualizado/corregido 03dic2011). Para poner el mapa activo en UI-View copie los archivos Capilla.jpg y Capilla.txt en el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar el Capilla.txt a Capilla.inf , refrescar mapas y cargar el mapa Capilla. Sobre este mapa se puede en vivo el desplazamiento del parapente al copiar datos APRS que emita el tracker.

El packet con formato APRS se emite tambi�n por 144.930 KHz cada minuto y podr� ser visto por radio usando UI-View o desde internet en APRS.fi haciendo click sobre la imagen a la izquierda o bien en:
http://aprs.fi/lu7aa-11.



17 DE MARZO: VUELO EN PARAPENTE.

Fotos y Gr�ficos:

Haga click sobre las im�genes para agrandarlas o bajarlas.

Adri�n, LU1CGB, con la caja del experimento.
Vista del predio lateral a la Ruta 193, con varios parapentistas preparando el despegue.
Armado de la Estaci�n de Control de Comunicaciones en el sitio, con Juan Carlos, LU9DO, Ignacio, LU1ESY y Adri�n, LU1CGB.
Otra vista de la Estaci�n de Control de Comunicaciones y en primer plano la antena "Ioio" construida por Alberto, LU1DCX.
Adri�n, LU1CGB, sosteniendo la caja con el repetidor, con las cuerdas para la configuraci�n "colgante".
Parapentista preparando el despegue.

Vista de la caja con el experimento de comunicaciones adosada a la mochila del parapente.


Juan Carlos, LU9DO, en la Estaci�n de Control de Comunciaciones, recibiendo la telemetr�a e im�genes.
Adri�n, LU1CGB y Alberto, LU1DCX, con la caja conteniedo al experimento.
Puesto de soporte en el Radio Club QRM Belgrano, con una estaci�n en HF para las comunicaciones con el sitio y otros colegas fuera del area de cobertura del repetidor y otra estaci�n en VHF/UHF multimodo con SSTV a partir de la cual se muestran las im�genes y gr�ficos en esta p�gina. Raul, LU5AG; Guillermo, LW8DTO y Beatriz, entonces LU1BDB y actualmente LU2BB.
Despegue y trayectoria de las primeras evoluciones del parapente.

Im�genes transmitidas en SSTV por el experimento en vuelo. Al centro una vista hacia arriba de la vela y arn�s.

Guillermo, LW8DTO; Raul, LU5AG y Valent�n, LU3AAA, en la estaci�n de soporte en el Radio Club QRM Belgrano.
El centro de control de comunicaciones en sitio, operado por Juan Carlos, LU9DO, en una imagen transmitida en el momento desde el sitio v�a el repetidor en vuelo y as� recibida por la estaci�n de soporte en el Radio Club QRM Belgrano.
Trayectoria del parapente a lo largo de la Ruta 193 hacia la Ruta 8.

Im�genes en extremos transmitidas por el experimento en vuelo. Al centro, otra imagen transmitida desde tierra usando el repetidor en vuelo.


Pantalla gr�fica capturada por Ricardo, LU4ARU, sobre fondo de mapa, con la totalidad del vuelo.


Pantalla gr�fica capturada en el Radio Club QRM Belgrano, con la trayectoria previa al aterrizaje.


Video:

Haga click sobre el �cono o el enlace para ver o bajar el video.

Video y audio del vuelo en parapente en Z�rate del 17 de Marzo de 2012, grabado por las c�maras aut�nomas y posteriormente compaginado por Adri�n, LU1CGB.
  http://www.amsat.org.ar/lu4aao/120317 para zarate.wmv




Estaciones contactadas:

LU9CAP, LU7AA, LU9DO, LU1ESY, LU1CGB, LU7ABF, LU1BDB (actualmente LU2BB), LW8DTO, LU5AG, LW1ECE, LW4EDA (actualmente LW4DA), LU7HSF, LU8EKM, LU2CHP, LU8DCF, LU8AJ, LU2DPW, LU2EQS, LU4AGC, LU1DDL.
LU7HSF, La Carlota en 40 metros.
