Exitoso Experimento Parapente del 3 de Marzo de 2012
Actualizaci�n: Septiembre de 2013
RESUMEN DE ESTA ACTIVIDAD: Adri�n, LU1CGB; Juan Carlos, LU9DO y Beatriz, entonces LU1BDB y actualmente LU2BB. Raul, LU5AG; Pedro, LU7ABF e Ignacio, LU1ESY. Beatriz, entonces LU1BDB y actualmente LU2BB; Alberto, LU1DCX; Raul, LU5AG y Pedro, LU7ABF. Adri�n, LU1CGB y Juan Carlos, LU9DO.
Reuni�n de coordinaci�n del 23 de Febrero de 2012. Sergio, LU8EKM; Juan Carlos, LU4AGC y Alberto, LU1DCX.
Placa que contiene el sistema de RF con el m�dulo transmisor, m�dulo receptor, ajustes de niveles, duplexor y conector de antena. Juan Carlos, LU9DO; Sergio, LU8EKM; Alberto, LU1DCX y Juan Carlos, LU4AGC. M�dulo de control con un dsPIC. Abajo est� el receptor GPS y a su derecha, la c�mara de SSTV.
Sergio, LU8EKM; Juan Carlos, LU4AGC; Alberto, LU1DCX; Raul, LU5AG y Adri�n, LU1CGB.

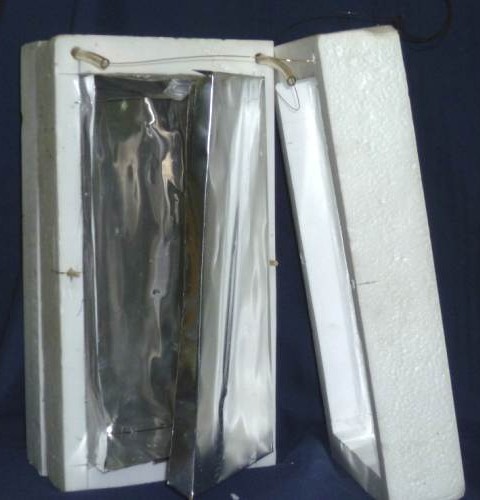

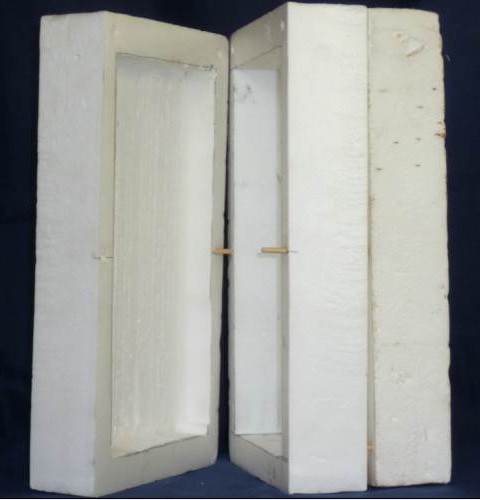

Caja de PolyFoam que alojar� todo el sistema para el vuelo en globo.
Continuando con los experimentos hechos en el a�o 2011, Amsat Argentina, con la colaboraci�n de varios radio clubes y radioaficionados de distintas partes del pa�s, contin�a con el desarrollo de hardware y software tendiente a lograr una carga �til de comunicaciones que sirva para lanzar en un globo de altura, promover un proceso de experimentaci�n y aprendizaje en las m�ltiples facetas que est�n involucradas en esta actividad y que la experiencia ganada sea aprovechable para el dise�o y construcci�n de un futuro sat�lite.
Se ha trabajado mucho en el redise�o de firmware y hardware de acuerdo a las experiencias ganadas en los vuelos anteriores en globo, parapente y planeador, se ha probado exitosamente el conjunto que en esta oportunidad incluy� repetidor de UV + APRS + SSTV + CW + DTMF, el 3 de Marzo de 2012 y luego se probar� en un vuelo en globo a ser lanzado desde Jun�n, Provincia de Buenos Aires.
EXPERIENCIA PARAPENTE DE MARZO DE 2012:
El 3 de Marzo de 2012 a partir del medio d�a, Amsat-LU y colaboradores activaron el repetidor de UV + APRS + SSTV + CW + DTMF en un vuelos de parapente, desde la ruta Ruta 193, Km 19, en las cercan�as de Z�rate, Provincia de Buenos Aires.
Est� planificado que el s�bado 17 Marzo a las 12 hs, la misma carga �til vuele a bordo de un globo libre desde la ciudad de Jun�n (Club de Planeadores, Laguna de G�mez), 250 Km al oeste de la ciudad de Buenos Aires, para lo cual se abrir� una p�gina o secci�n por separado.
Para estas experiencias los doce socios de Amsat-LU, integrantes del grupo de desarrollo del proyecto LUSEX, trabajan en conjunto a radioaficionados de LU7DCE Radio Club Jun�n, LU4AAO Radio CLub QRM Belgrano, APRS Group, Escuela Don Bosco de Ramos Mej�a, Club de Parapentistas de Z�rate, Club de Planeadores de Jun�n y Club de Planeadores de Ca�uelas.
La electr�nica est� compuesta por una repetidora FM / UHF-VHF, con telemetr�a en CW, que emite localizaci�n GPS v�a APRS y transmisi�n de im�genes v�a SSTV.
Para recibir la carga �til, basta estar dentro del area de cobertura del mismo, estimada en unos 150 KM, y recibir con un equipo receptor FM handy o base, en 145.950 MHz para la repetidora y/o en 144.930 MHz para APRS.
La repetidora, que se habilita con subtono de 123 Hz, opera recibiendo voz FM en 435.950 KHz (-112dbm, 0.56 uV) y emite con 2 Watts lo recibido en simultaneo en 145.950 KHz.
Paralelamente emite APRS en Packet a 1200 baud en 144.930 MHz, y tambi�n en 145.950 MHz. El s�mbolo en APRS (DTI) cambiar� de un globo (/O) durante el ascenso a un deslizador (/g) durante el descenso en paraca�das.
La repetidora opera durante 90 segundos para comunicados de voz, activable con subtono de 123 Hz, avisando con un "bip" la finalizaci�n de ese tiempo, para dar paso a la emisi�n de APRS en las diferentes frecuencias. Cada 5 minutos se agrega a la transmisi�n de telemetr�a en CW (telegraf�a con tonos de audio) licencia (LU7AA), # de secuencia, temperatura exterior e interior y tensi�n de bater�as (7.2 V), para volver luego a repetir el ciclo.
Por primera vez en en estos vuelos, se emitieron im�genes en SSTV modo R-36 (Robot 36, 36 segundos) en tiempo real, mostrando lo que vio el parapente/planeador/globo y tambi�n algunas im�genes en tierra del grupo de lanzamiento y control del experimento de comunicaciones. Esta emisi�n se hizo aproximadamente cada 5 minutos durante el vuelo, se pudo recibir con los programas MixW, RXSSTV y MMSSTV trabajando en forma separada o incluso simultaneamente, cuya descarga se facilita desde esta p�gina.
En este experimento tambi�n se han hecho grabaciones de audio y video que est�n disponibles en esta p�gina, y una de las grabaciones de audio en alta definici�n puede ser usada para volver a recibir no solo el audio sino tambi�n la telemetr�a en CW, las tramas en Packet/ARPS y las im�genes en SSTV.
Se pudo recibir y ver la trayectoria en APRS cada minuto, con indicaci�n de altura, rumbo, velocidad, temperaturas internas y externas y tensi�n de bater�as por radio usando el programa UI-View, cuya descarga tambi�n se facilita aqu� o bien por internet en el URL:
http://aprs.fi/?call=lu7aa-11.
El experimento en 435.950 KHz adem�s de voz, recibi�, acept� y ejecut� comandos a demanda v�a secuencias DTMF, por ejemplo dando el comando B* (DTMF con el teclado del handy en UHF) retorn� S5 ... ..... en CW por VHF 145.950, reportando con que se�al nos recibi�, si retorna P10 es S9+10.
Hay m�s comandos que habilitan emisi�n de telemetr�a en CW o de baliza APRS o emisi�n de SSTV y comandos que permiten suelta remota de carga �til, cambios de modos, control de tiempos, energ�a, potencias, etc.
La frecuencia de coordinaci�n y anuncios previo y durante vuelos en HF fue 7090 KHz LSB en la cual particip� LU7AA Amsat Argentina desde el sitio, la estaci�n de soporte LU4AAO Radio Club QRM Belgrano, integrantes de LU7DCE Radio Club Jun�n, y varios colegas m�s de diversas partes del pa�s.
Lo mismo pero en VHF fue 147.075, la repetidora de LU4DXG Radio Club Z�rate, que muy amablemente colabor� durante todo el operativo, y todos los participanes le estamos muy agradecidos.
Durante los vuelos permanecieron activos en 144.930 y 430.930 el I-Gate APRS AMSAT-LU de altura LU7AA-10, operando desde el Centro At�mico Constituyentes y transfiriendo lo que reciba hacia Internet y varias tramas tambi�n fueron repetidas y/o subidas por los digis o IGates LU4DXG-10, LU8EKM, LU3DYK y LU7ABF-10.
Rpt Up UHF: 435.950 KHz con subtono de 123 Hz.
Rpt Dn VHF: 145.950 KHz
Beacon APRS: 144.930 KHz y 145.950 KHz (cada minuto)
Beacon CW: 145.950 KHz
Coord. VHF: 147.075 (+600) Repetidora de LU4DXG Radio Club Z�rate
Local VHF: 145.700 Simplex FM
Coord. HF: 7.090 LSB (+/-10 KHz) Frecuencia de coordinaci�n y enlace.
REUNIONES T�CNICAS PREVIAS Y DE COORDINACI�N DEL GRUPO DE TRABAJO:
Reuni�n del 1� de Febrero de 2012:
|
|
|
Alberto, LU1DCX; Sergio, LU8EKM y Pedro, LU7ABF. |
|
Vista del experimento de comunicaciones: Abajo est� la placa del repetidor. Arriba a la izquierda se ve la c�mara de SSTV y arriba a la derecha est� el m�dulo receptor de GPS. |
|
Juan Carlos, LU9DO y Beatriz, entonces LU1BDB y actualmente LU2BB, que sostiene las placas que son parte del experimento de comunicaciones. |
|
Sergio, LU8EKM; Raul, LU5AG; Adri�n, LU1CGB e Ignacio, LU1ESY. |
|
Juan Carlos, LU9DO; Juan carlos, LU4AGC y Alberto, LU1DCX. |
|
Momento de empezar las pruebas en SSTV: Adri�n, LU1CGB; Ignacio, LU1ESY; Juan Carlos, LU9DO, y Juan Carlos, LU4AGC, en las pruebas del repetidor y SSTV. |
|
Imagen transmitida por la c�mara de SSTV y recibida con un handy conectado a una PC local. |
|
Pedro, LU7ABF, Sergio, LU8EKM y Raul, LU5AG, en la prueba de comandos. |
|
Alberto, LU1DCX y Pedro, LU7ABF, observan el monitoreo local de las transmisiones de SSTV que se llevan a cabo dicho d�a. |
|
Forma en la cual se copiaron algunas se�ales. |
|
18 de Febrero de 2012: Charla sobre Globos, a cargo de Pedro, LU7ABF en el Radio Club QRM Belgrano, LU4AAO.
|
|
Febrero y Marzo de 2012, Actividad de LU7DCE Radio Club Jun�n y sus integrantes: Pepe, LW6DML, puso en marcha su estaci�n en APRS, que aqu� reporta su posici�n. |
|
Integrantes del Radio Club Jun�n, LU7DCE: Claudio, LW3DN; y Pepe, LW6DML, frente a la PC recientemente instalada con APRS. |
|
Febrero y Marzo de 2012, Actividad de LU7DCE Radio Club Jun�n y sus integrantes: Edgardo, LU3DFZ, hizo otro tanto con una nueva capacidad en APRS y aqu� reporta su posici�n. |
|
Integrantes del Radio Club Jun�n, LU7DCE: Claudio, LW3DN; y Pepe, LW6DML, haciendo un QSO satelital con un handy y antena portatil, la misma que es muy buena para usar para las experiencias Globo y Parapente. |
|
25 de Febrero de 2012: Reuni�n T�cnica sobre interfaces digimodos y SSTV, en el Radio Club QRM Belgrano, LU4AAO.
|
|
26 de Febrero de 2012: Haga click sobre la imagen a la izquierda para ampliar lo que se vio en ese momento en aprs.fi a con los datos transmitidos por la baliza de APRS.  Audio de la baliza de telemetr�a en CW, 10", 81 KB. Posici�n del experimento en tiempo real o el indicado en el gr�fico.
|
|
Para facilitar las pruebas y poner a punto equipos, interfaces y seteos de software LU7AA, LU4AAO y varias estaciones asociadas estar�n saliendo al aire en diversos horarios y modos, que incluyen SSTV R-36 y esta es una de las im�genes que se transmiten. |
|
|
http://www.mixw.net: Sitio principal para bajar el MixW.
MMSSTV.rar: Instalador y conjunto de patrones de prueba. Sugerencia: Extraer a carpetas en forma jer�rquica. Setup_RXSSTV.rar. RX-SSTV: Sencillo y eficiente programa de recepci�n de SSTV.
UI-View32: Software para decodificar APRS y mostrar ubicaciones de estaciones en un mapa. UI-View32: Lo mismo de otro server.
Cronograma Operativo, Plan de operaci�n en diversas bandas y modos incluyendo SSTV R-36.
|
Haga click sobre la imagen para bajar el mapa georeferenciado (938 x 452 pixeles, 779 KB), para usar con el UI-View32. Tambi�n baje el archivo |
|
Haga click sobre la imagen para bajar el mapa georeferenciado (1703 x 879 pixeles, 274 KB), para usar con el UI-View32. Tambi�n baje el archivo |
|
El packet con formato APRS se emite tambi�n por 144.930 KHz cada minuto y podr� ser visto por radio usando UI-View o desde internet en APRS.fi haciendo click sobre la imagen a la izquierda o bien en: |
3 DE MARZO: VUELO EN PARAPENTE:
Lo invitamos a ver los relatos, gr�ficos y fotos a continuaci�n en las diversas secciones:
Fotos y Gr�ficos:
|
Juan Carlos, LU9DO, prepara la estaci�n de control de comunicaciones en el sitio de lanzamiento, Ruta 193, KM 19. |
|
Juan Carlos, LU4AGC, mont� una estaci�n movil de monitoreo cercana a la Ruta 9 primero a la altura de Escobar y luego a la altura del KM 60 de la misma ruta. Aqu� prepara la operaci�n junto con Graciela. |
|
En el Radio Club QRM Belgrano, LU4AAO, se prepar� una estaci�n de soporte para el operativo con HF en 7090 KHz, banda de 40 metros, VHF/UHF en las frecuencias del experimento con fon�a y SSTV, APRS con monitoreo por radio y por internet v�a APRS.fi, a cargo de Beatriz, entonces LU1BDB y actualmente LU2BB y Raul, LU5AG. |
|
Gonzalo; Ignacio, LU1ESY y Juan Carlos, LU9DO, esperando el momento del lanzamiento. Adelante est� la antena "Ioio" construida por Alberto, LU1DCX. ( M�s detalles de la "ioio" en:
|
|
El experimento, en el cual se ve la placa de control, arriba a la derecha el receptor GPS, abajo a la izquierda la c�mara de SSTV y abajo a la derecha, las bater�as, est� montado dentro de una caja pl�stica que le da el nombre familar de "TupperSat". El papel de aluminio cumple la funci�n de blindaje electrico y plano de tierra de la antena, ya que se verificaron interacciones por la RF. |
|
El experimento, montado en la mochila del parapentista. |
|
El lanzamiento del parapente se realiza mediante remolque desde un veh�culo. Aqu� se ve una secuencia de un lanzamiento. |
|
Despliegue del parapente previo al remolque. |
|
Comienza el remolque y de produce el despegue. |
|
Parapente en el aire. |
|
Con la velocidad se gana altura hasta que se buscan t�rmicas que prolonguen la duraci�n del vuelo. |
|
Primer reporte de telemetr�a, tal como se vio en ese momento en APRS.fi. |
|
Primera imagen recibida en SSTV, con la c�mara parte del experimento a bordo del parapente cuando habia poca altura y la se�al llegaba con mucho ruido. |
|
Primeras evoluciones en la trayectoria del parapente, que va ganando altura. |
|
Con la mayor altura son m�s fuertes las se�ales y se reciben mejores im�genes de la c�mara de SSTV. |
|
Juan Carlos, LU9DO, operando en el centro de control de comunicaciones en el sitio de lanzamiento en VHF/UHF, fon�a, APRS y SSTV. |
|
Pasada del parapente por Capilla del Se�or. |
|
Capilla del Se�or, vista desde el aire por la c�mara de SSTV parte del experimento. |
|
Imagen transmitida en SSTV en tiempo real desde el sitio de lanzamiento mediante el repetidor, en la cual se lo ve a Ignacio, LU1ESY, operando en VHF/UHF via el repetidor y monitoreando esta transmisi�n. |
|
En el Radio Club QRM Belgrano, la LU4AAO operada por Beatriz, entonces LU1BDB y actualmente LU2BB. |
|
Durante las transmisiones de SSTV hicimos pruebas de recepci�n con distintos programas simultaneamente y aqu� se notan pueque�as diferencias. Esta es la misma imagen, a la izquierda recibida con RXSSTV y a la derecha, con MixW. |
|
El parapente, pr�ximo a cruzar la Ruta 8 a la altura del KM 69. |
|
Otra imagen transmitida en SSTV en tiempo real mediante el repetidor: El centro de control de comunicaciones con Gonzalo y Juan Carlos, LU9DO. |
|
Estaci�n m�vil de monitoreo a preparada por Juan Carlos, LU4AGC a la altura del KM 60 de la Ruta 9. |
|
Otra imagen tomada por la c�mara a bordo y transmitida por SSTV. |
|
Antena "Ioio" construida por Juan Carlos, LU9DO, y agregada a la estaci�n de control. Fue necesaria cuando el parapente se alej� a m�s de 15 KM y no se llegaba con las antenas helicoidales de los handies. ( M�s detalles de la "ioio" en: |
|
Imagen transmitida por SSTV y recibida por dos programas: A la izquierda por RXSSTV y a la derecha con MixW. |
|
Imagen transmitida desde el centro de control v�a SSTV. |
|
En el Radio Club QRM Belgrano, la LU4AAO operada por LU5AG, Raul. |
|
Otra imagen tomada por la c�mara en el parapente y transmitida por SSTV. |
|
Imagen tomada en el centro de control y transmitida en tiempo real en SSTV mediante el repetidor, en la cual se los ve a Ignacio, LU1ESY operando en VHF/UHF con un handy y m�s atr�s Alberto, LU1DCX. |
|
La m�xima altura alcanzada en el vuelo fue de 1083 metros ( +/- error C/A de GPS). A partir de los 700 metros fue posible comunicar con LW2DWA, Edgardo, en Chacabuco y a partir de los 900 metros hubo comunicaci�n con LU2FP, Pedro, en Casilda, Provincia de Santa Fe. |
|
Estaci�n en VHF/UHF FM y SSTV usada en LU4AAO Radio Club QRM Belgrano. Notar lo intenso de la se�al del repetidor que la mayor�a del tiempo pon�a el S-Meter casi a fondo de escala. |
|
Trayectoria completa del parapente, entre el primer y el �ltimo reporte, que en general se obtuvieron a partir de los 125 metros de altura. |
|
�ltimo reporte antes del aterrizaje, a 1 Km del cruce de las rutas 8 y 6, a donde se dirigi� el equipo de soporte con los datos mostrados, para buscar al parapentista. |
|
El �ltimo reporte antes del aterrizaje mostr� que el parapente estaba a 51,6 KM en l�nea recta al Oeste del Radio Club QRM Belgrano. |
|
Momento de distensi�n despu�s de terminado el vuelo: Juan Carlos, LU9DO; Ignacio, LU1ESY y Alberto, LU1DCX. |
|
Gonzalo; Adri�n, LU1CGB; Ignacio, LU1ESY y Alberto, LU1DCX. |
|
Ese mismo d�a el Radio Club QRM Belgrano, LU4AAO, festejaba su 44� aniversario y varios participantes de esta experiencia una vez terminada la operaci�n se trasladaron all� para sumarse al festejo y charlar de los resultados y futuros planes. Lo invitamos a ver esta parte en: |
|
Lo invitamos a ver este video que prepar� Adri�n, LU1CGB: |
|
Grabaci�n de audio en baja resoluci�n, apta como para escuchar la voz: |
|
|
La misma en alta resoluci�n: permite tomar la telemetr�a en CW, APRS e im�genes en SSTV. Para hacerlo desde una misma PC, reproduzca el audio con cualquier programa, ejecute simultaneamente alg�n programa para digimodos y en la consola mezcladora de audio, parte de grabaci�n, seleccione "mezcla mono" o "mezcla estereo". |
Capturas de Packet de 17:17 a 18:30z, v�a UI-View, formato RAW. (7 KB) Capturas de Packet de 17:15 a 18:31z, v�a APRS.fi, formato RAW. (7 KB) Capturas de Packet de 17:15 a 18:31z, v�a APRS.fi, decodificadas. (27 KB)
|
Experimento Parapente del 17 de Marzo de 2012. M�s detalles: |
|
Experimento Parapente del 17 mar 2012. M�s detalles: |
|
El 3 de Marzo de 2012 pero algunas horas despu�s del vuelo en parapente se hizo el festejo por el 44� aniversario del Radio Club QRM Belgrano, al cual concurrieron varios participantes del grupo de desarrollo y lanzamiento del parapente. M�s detalles: |
|
